Вибрационная полировальная машина VB(A)

Чашеобразная конструкция с изогнутыми стенками. Зеркальная полировка Ra ≤ 0,1 мкм. Объём 31–1200 л. Поставка в Россию.

Ювелирные украшения хирургические инструменты Титановые имплантаты стальные шары авиадетали
ISO 9001:2015 CE 2006/42/EC RoHS PU Dow Chemicals Shanghai Vibration
100–600 л Объём чаши
Ra ≤ 0,1 мкм Шероховатость
5+ лет Срок службы
Вибрационная полировальная машина VB(A)
Чашеобразная, изогнутые стенки
Зеркальная полировка Бёрнишинг Снятие заусенцев

Выберите модель

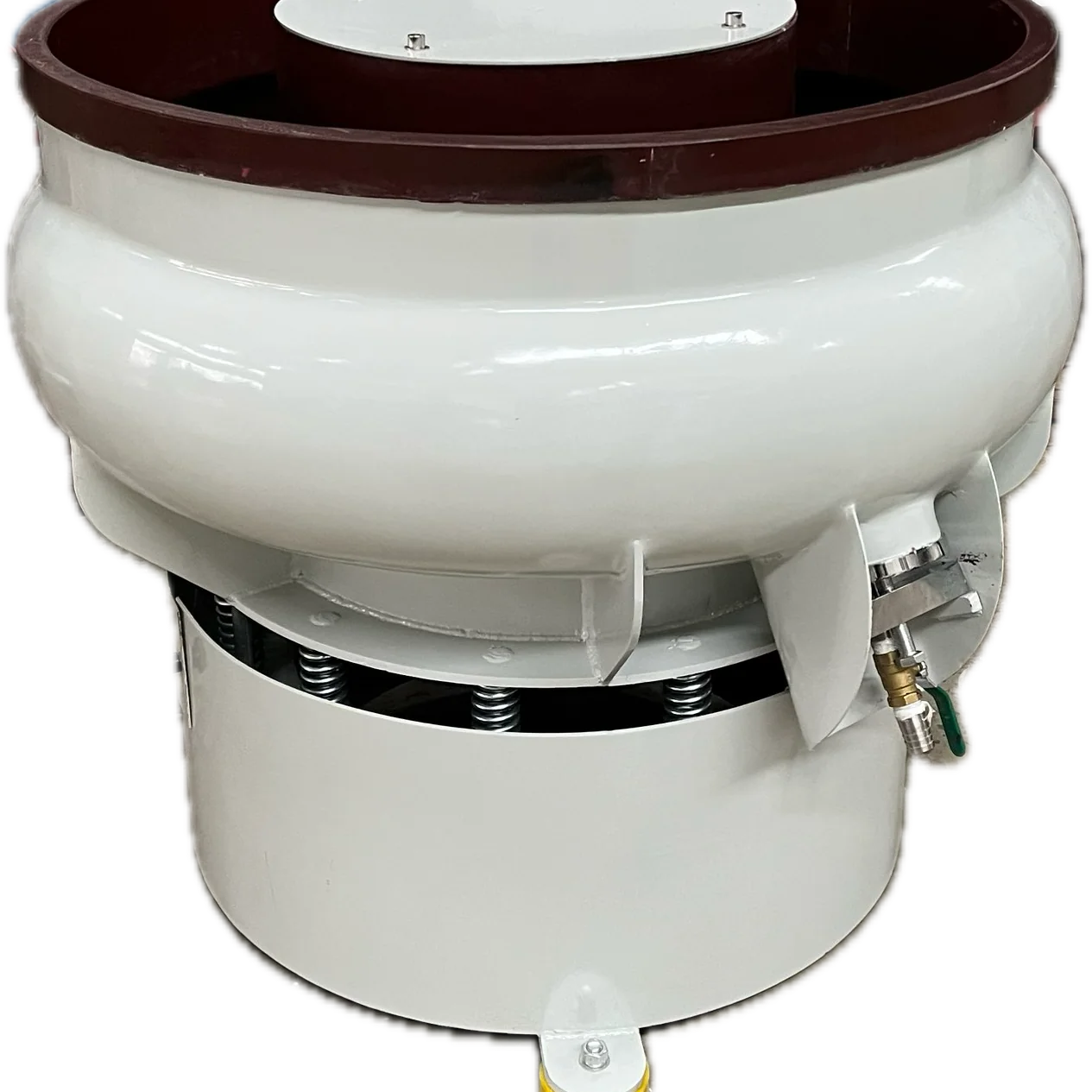

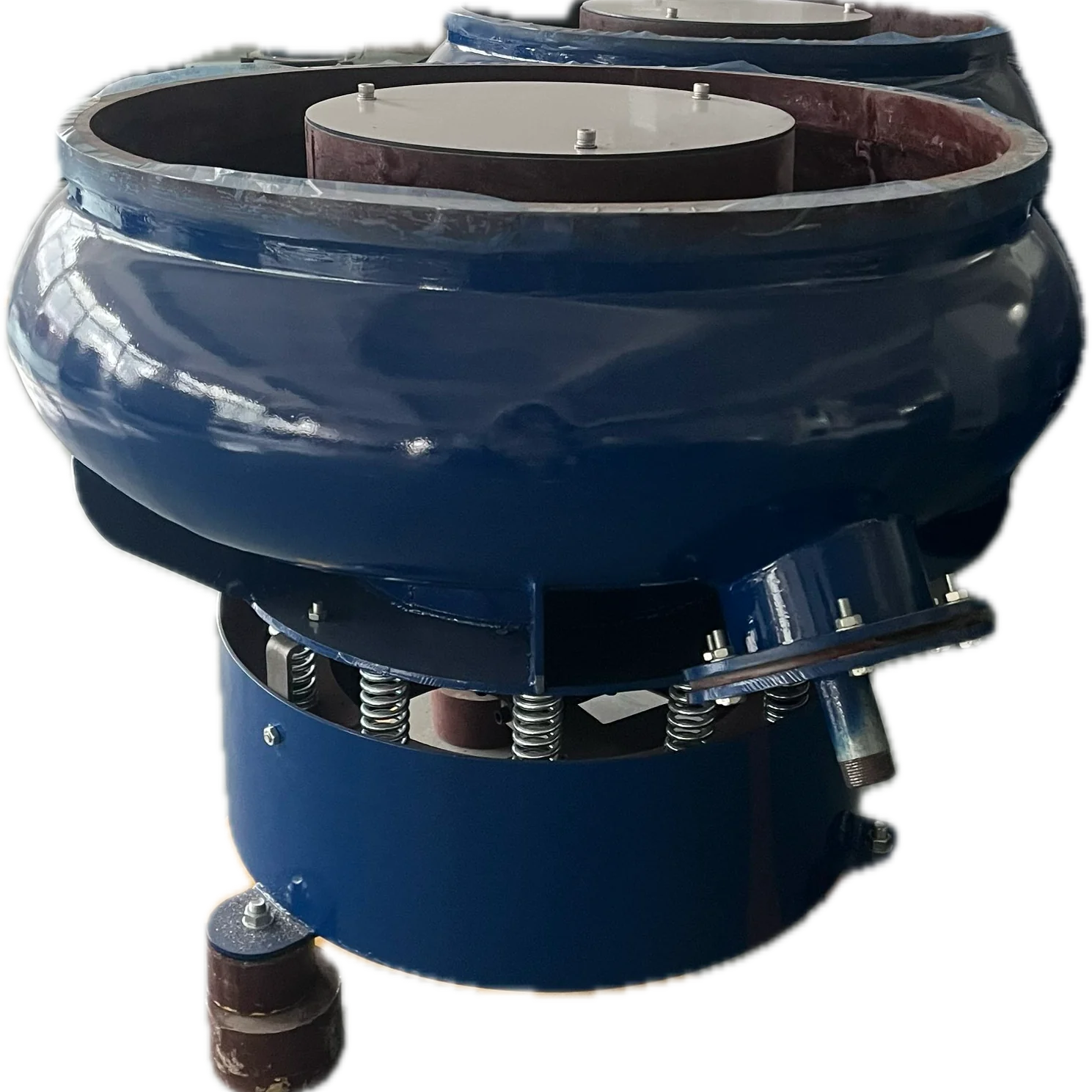

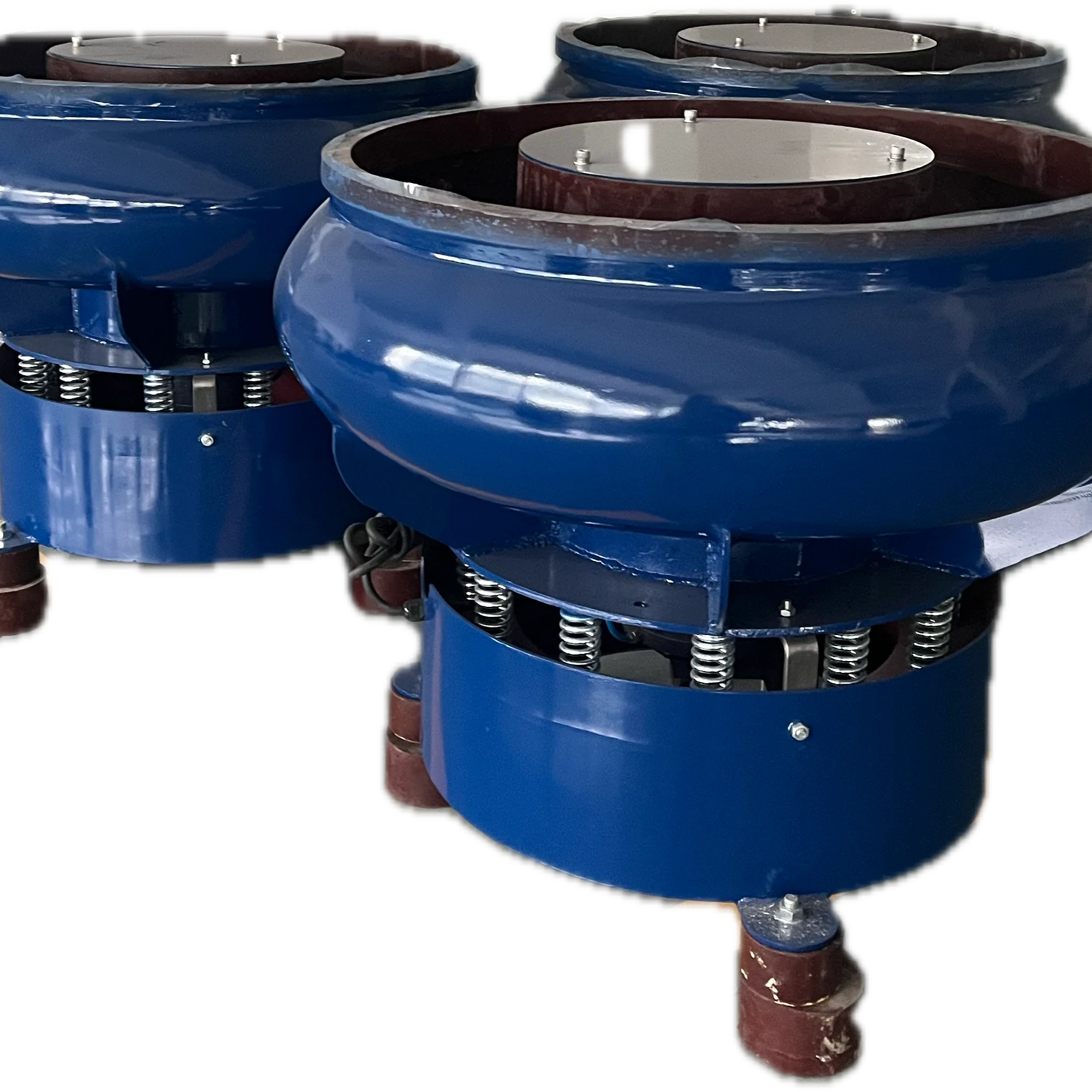

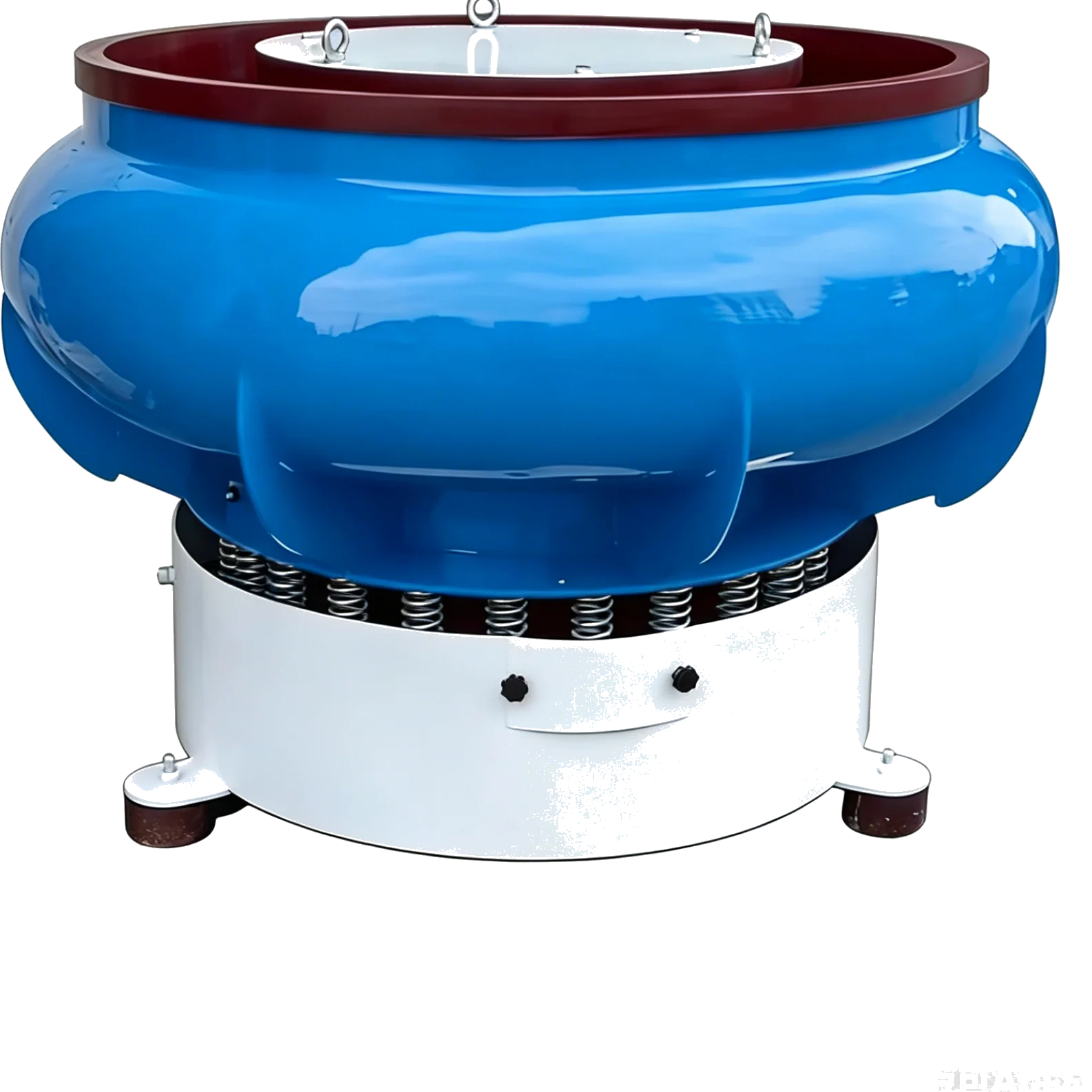

VB(A)-100 VB(A)-200 VB(A)-300 VB(A)-600

Диапазон цен: 260,000.00₽ – 800,000.00₽

Цена зависит от модели и комплектации

Цена EXW · доставка и таможня рассчитываются отдельно

Оплата: T/T · LC · Документы для таможни РФ включены

Ответим в течение 24 часов на русском языке

Производство 15–30 р/д Доставка морем / авиа Документы SGS

Производительность и качество обработки

Виброгалтовочные машины Inovatec обеспечивают
равномерную финишную обработку, эффективное снятие
заусенцев и стабильный результат в каждой партии.
Ниже — реальные данные испытаний и сравнение
«до/после» на деталях промышленных заказчиков.

До

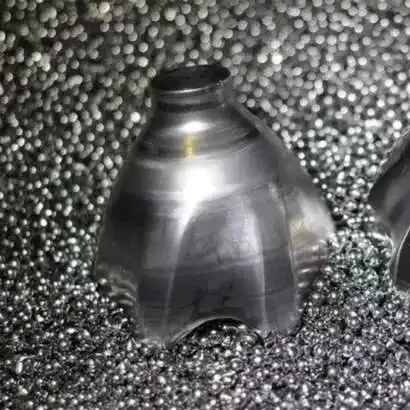

Деталь до виброгалтовки — нержавеющая сталь 304
После

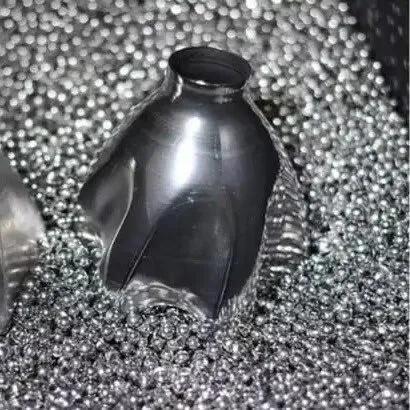

Деталь после виброгалтовки — Ra 0,18 мкм
Материал детали Время обработки Тип наполнителя Износ наполнителя Ra до Ra после Съём материала Однородность
Parts Material
Processing time (min)
Media Type
Media Wear Rate
Ra before
Ra after
Material Removal
Consistency
Stainless steel (304)
120 minutes
Stainless steel ball 4mm
Almost no wearing
1.0
0.8
< 0.02%
±0.5% Surface Uniformity

Технические характеристики


Параметр VB(A) 100 VB(A) 200 VB(A) 300Популярный VB(A) 600
Объём чаши (л) 100 200 600
Мощность (кВт) 1,5 / 2,2 3,0 5,5 / 7,5
Масса (кг) 260 400 1 080
Габарит Ø (мм) 1 020 1 200 1 820
Высота H (мм) 860 900 1 350
Питание 380 В / 50 Гц / 3 фазы (адаптация под другие стандарты — по запросу)
Футеровка Полиуретан PU, 90 Shore D (сырьё Dow Chemicals, США)
Шероховатость Ra ≤ 0,1 мкм (зеркальная полировка)
Сертификаты ISO 9001:2015 (SGS) · CE (2006/42/EC) · RoHS (2011/65/EU)
Срок производства 15–30 рабочих дней после подтверждения заказа и предоплаты
Цена (CNY) ¥ 260 000 ¥ 380 000 ¥ 800 000
Полная техническая документация на сайте Inovatec Machinery

Конструкция и принцип работы

Ручная полировка решает задачу, но не решает главную проблему: стабильность качества в партии. Даже опытный оператор не гарантирует одинаковый результат для каждой детали. VB(A) устраняет эту проблему конструктивно. Изогнутая геометрия чаши заставляет детали и абразив непрерывно циркулировать по замкнутому контуру — равномерное торическое движение охватывает каждую поверхность без исключения. Результат стабилен от первой детали до последней в партии, без участия оператора.

Там, где прямые стенки дают удар — изогнутые дают скольжение. По сравнению с серией VB(B), конструкция VB(A) принципиально снижает ударные нагрузки между деталями. Для тонкостенных заготовок, хрупких материалов и ювелирных изделий это не опция — это условие, при котором обработка вообще возможна без риска брака.

Внутренняя поверхность чаши покрыта полиуретановой футеровкой горячего литья из сырья Dow Chemicals (США). 24-часовая выдержка при контролируемой температуре формирует однородную структуру с твёрдостью 90 Shore D — вдвое выше стандартных покрытий. На практике это означает срок службы футеровки от 3 до 5 лет, уровень шума ниже 75 дБ и полное исключение прямого контакта деталей с металлом стенок.

Отрасли применения

Автомобильные компоненты

Поршни, клапаны, крепёж, детали трансмиссии. Снижение Ra повышает усталостную прочность.

Ювелирное производство

Полировка золота, серебра, меди до зеркального блеска без деформации тонких элементов.

Медицина

Финишная обработка имплантатов и хирургических инструментов из стали 316L и титана.

Авиация и аэрокосмос

Титановые и алюминиевые сплавы. Жёсткие допуски по Ra, отсутствие поверхностных дефектов.

Шары и подшипники

Бёрнишинг стальных и нержавеющих шаров. Достижение класса точности G10 и выше.

Электроника

Полировка корпусов и контактов из меди, алюминия, титана. Снятие заусенцев без статики.

Дополнительное оснащение

Звукоизолирующая крышка
Снижает уровень шума с ~95 до ~70 дБ. Пневмоцилиндр Airtec с автоматической блокировкой.
Пневматический разделительный затвор
Автоматическая сепарация деталей и абразива. Управление кнопкой или PLC.
Преобразователь частоты Bosch Rexroth VFC3610
Плавная регулировка амплитуды и частоты вибрации. Защита двигателя от пиков.
Дозирующий насос Prominent
Точный контроль подачи компаунда и воды. Улучшает яркость и чистоту поверхности.

Часто задаваемые вопросы

Как выбрать нужный объём машины VB(A)?

Ориентируйтесь на суточный объём производства. Оптимальная загрузка — не более 80% от рабочего объёма. Для мелкосерийного производства (до 50 кг в смену) достаточно моделей 100–200 л. Для крупносерийного — от 300 л.

Чем VB(A) отличается от VB(B)?

VB(A) — изогнутые стенки, мягкое торическое движение, оптимально для зеркальной полировки и хрупких деталей. VB(B) — прямые стенки, широкое загрузочное отверстие, для крупных и тяжёлых деталей (валов, шестерён, корпусов).

Какой абразивный наполнитель использовать для зеркальной полировки?

Для стали и нержавейки — стальные шарики (steel ball pins) Ø3–6 мм + жидкий полировочный компаунд. Для алюминия и мягких металлов — пластиковый наполнитель с компаундом.

Какое питание требуется?

Стандарт: 380 В / 50 Гц / 3 фазы. Адаптация под другие стандарты — по запросу.

Каков срок службы PU-футеровки?

3–5 лет при соблюдении регламента обслуживания. Зависит от типа деталей, режима работы и абразива. Замена производится на заводе или на месте эксплуатации.

Входит ли система сепарации в базовую комплектацию?

Базовая комплектация — ручная выгрузка. Пневматический разделительный затвор доступен как опция.

Каков срок поставки в Россию?

15–30 рабочих дней после подтверждения заказа и предоплаты. Доставка морем или авиа. Таможенное оформление обсуждается индивидуально.

Готовы обсудить вашу задачу?

Опишите материал, объём партии и требования к поверхности — подберём оптимальную модель и рассчитаем стоимость.

Ответим в течение 24 часов на русском языке

Распродажа!

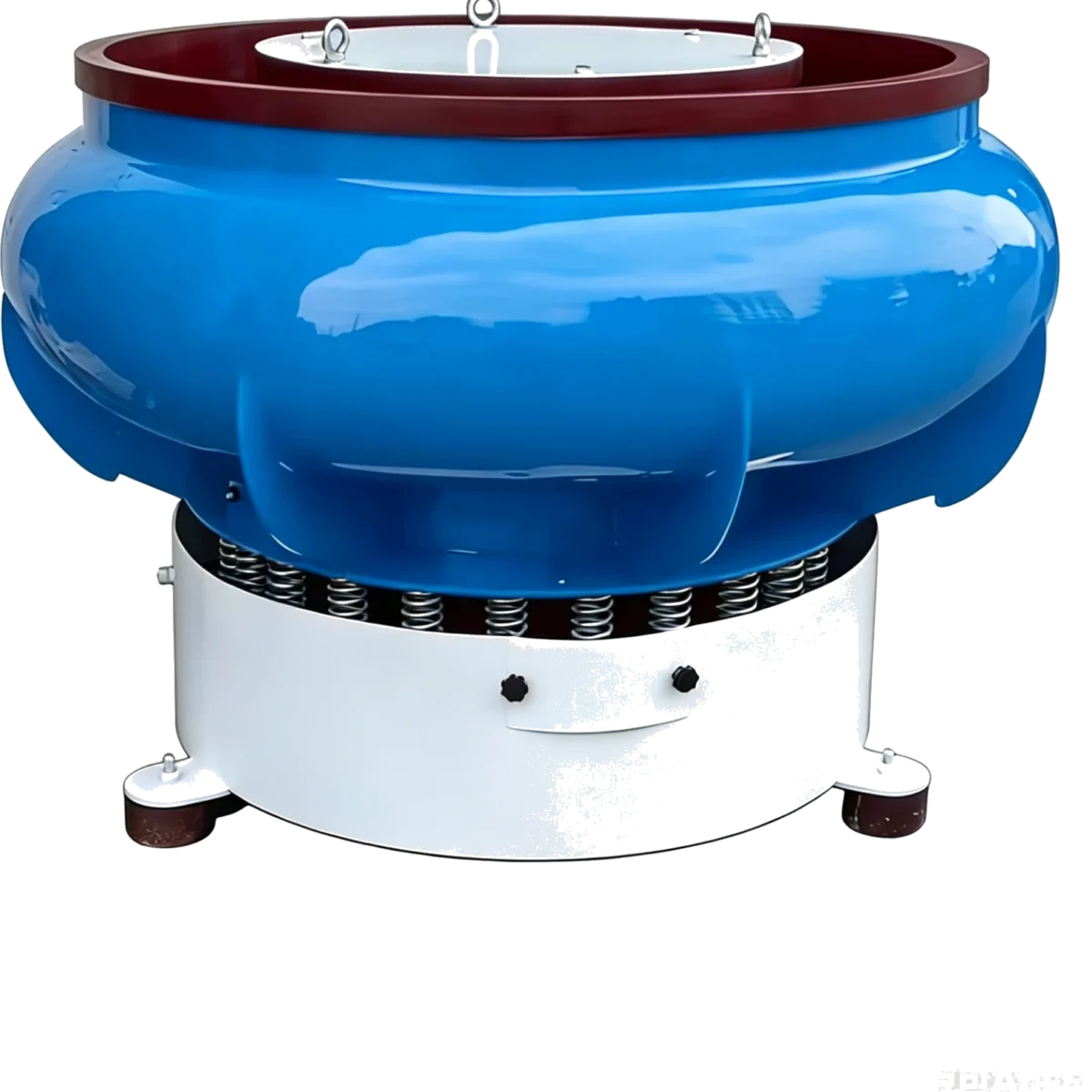

Вибрационная полировальная машина VB(A)

Диапазон цен: 260,000.00₽ – 800,000.00₽

Виброгалтовочная машина VB(A) — чашеобразная конструкция с изогнутыми стенками для зеркальной полировки и бёрнишинга металлических деталей. Объём от 31 до 1200 л. Футеровка PU (Dow Chemicals, 90 Shore D). Двигатель Shanghai Vibration, срок службы 5+ лет. Сертификаты ISO 9001:2015 и CE. Поставка в Россию.
